Трассоискатель Vivax-Metrotech vLoc3-Pro
На сегодняшний день это самый лучший, современный, профессиональный трассоискатель, не имеющий аналогов в мире!
vLoc3-Pro собрал в себе все новые инновационные инструменты для поиска, анализа и картирования скрытых коммуникаций.
ОПИСАНИЕ:
Трассоискатель vLoc3-Pro представляет собой абсолютно новый прибор для поиска подземных коммуникаций, позволяющий избежать их повреждения и собрать нужную информацию для анализа. Благодаря двум комплектам экранированных всенаправленных антенн искажение сигнала легко обнаруживается и отображается на ярком цветном экране. Помимо классических режимов представления, трассоискатели vLoc3 позволяют использовать новые режимы поиска: режим отображения вектора для того, чтобы поиск можно было осуществлять в автоматическом режиме без необходимости перемещения над коммуникациями; режим отображения графика поперечной схемы, на котором одновременно указаны положения максимума и минимума, позволяющие мгновенно определять величину искажения сигнала; вид сверху, на котором изображено относительное расположение кабеля без указания угла; а также новое окно поиска зондов с указателями для определения местонахождения зонда (даже если он расположен вертикально).

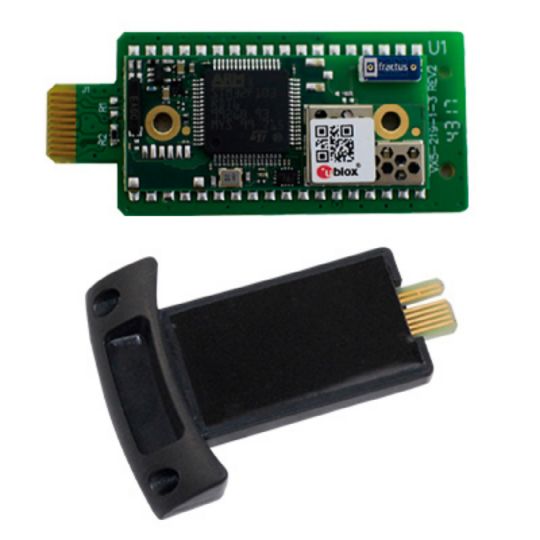

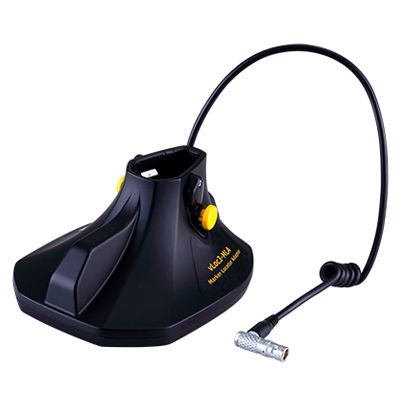

Трассоискатели серии vLoc3 могут быть настроены пользователем в соответствии с индивидуальными потребностями, имеют 8 режимов пассивного поиска, режим поиска повреждений, функцию SD (указывающую направление выходного тока), а также могут работать с частотами в диапазоне от 98 Гц до 200 кГц. Также пользователь может настроить визуальные и тактильные оповещения, чтобы получать предупреждения о малой глубине, слишком сильном сигнале, сигнале от воздушного кабеля и чрезмерной амплитуде перемещения трассоискателя. Опциональные устройства, которые готовы к работе сразу после подключения к приемнику, включают в себя опциональный Bluetooth-модуль, совместимый с внешними GPS-устройствами и переходником MLA (переходник для маркероискателя) для поиска электронных пассивных маркеров.
Характеристики
| Конструкция | Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением |
| Вес | 2,1 кг |
| Габариты | 321 мм ( длина) x 124 мм (ширина) x 676 мм (высота) |
| Тип экрана | Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см |
| Антенны приемника | Два комплекта всенаправленных 3D антенн (6 антенн) |
| Питание | 6 щелочных батарей типа AA (опция) Перезаряжаемые литий-ионные аккумуляторные батареи с зарядным устройством от сети 100-240 В перем. тока |
| Время работы батарей | Щелочные батареи – время работы с перерывами при +21ºC составляет 12 часов Литий-ионные аккумуляторные батареи – время работы с перерывами при +21ºC составляет 40 часов Количество циклов перезарядки: около 500. Время работы аккумуляторных батарей зависит от температуры. |
| Условия внешней среды | IP65 и NEMA 4 |
| Внешние соединители | Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей Гнездо mini-USB для передачи данных и программирования |
| Диапазон температур | Рабочий: от -20º C до +50º C Хранения: от -40º C до +60º C |
| Соответствие требованиям и аттестация | Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC)Данное изделие соответствует правилам Федерального комитета по связи США (ФКС), раздел 15 |
| Рабочие параметры | |
| Отображаемая информация | Стандартный режим поиска с отображением «линейчатой диаграммы» (максимум; максимум с указателями направления; минимум; размытый максимум; минимум, обнаруженный при помощи двух комплектов антенн; максимум без определения ориентации, размытый максимум без определения ориентации) Режим отображения графика поперечной схемы – визуальная оценка качества и искажения сигнала Специальный режим поиска зондов – указатели направления для перемещения к зонду вдоль полярной оси Режим отображения вектора – полностью автоматический поиск, включая информацию о смещении, глубине и неопределенности поиска Вид сверху (план)– графическое представление расположения кабеля, сформированное в полностью автоматическом режиме, без указания направления кабеля Мощность сигнала – линейчатая диаграмма и числовое значение Пропорциональное отображение указателей влево / вправо Компас: круговой индикатор направления Автоматическое распознавание вспомогательных принадлежностей Специальные окна для некоторых вспомогательных принадлежностей Расположение линии – измерение глубины и силы тока Поиск зондов – измерение глубины Уровень усиления (в дБ) Выбранная частота Уровень заряда аккумуляторных батарей Громкость динамика Состояние Bluetooth и GPS Меню и подменю для конфигурирования изделия Настраиваемое пользователем окно-заставка |
| Конфигурация | Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать: |
| Регистрация данных | Внутренний накопитель, на котором может храниться до 50 миллионов записей Для каждого места сохраняются следующие параметры: глубина, сила тока, дата, время, режим, уровень усиления, частота, неопределенность поиска, долгота, широта и высота над уровнем моря При подключении к GPS-модулю (через Bluetooth) данные регистрируются с указанием координат, даты и времени |
| Передача данных | С помощью программы MyLocator, данные могут быть сохранены в форматах xlx, txt, fhp, kml (Google earth). |
| Рабочие частоты | Частоты могут настраиваться в диапазоне от 98 Гц до 200 кГцОпциональная функция определения направления сигнала (SD) – усовершенствованные модели позволяют определять направление выходного тока. |
| Режимы работы | Классический режим представления (линейчатая диаграмма, состоящая из 2 частей) Режим Поперечная схема или Мин/макс режим– отображение максимума и минимума для сравнения формы искажения Вид сверху – просмотр плана (без учета направления) Режим отображения вектора (поперечное положение и глубина) Поиск зондов |
| Регулировка усиления / масштабирования | Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля |
| Регистрация данных | 50 миллионов записей Записи включают в себя информацию о глубине, силе тока, частоте, режиме, коэффициенте усиления, мощности сигнала, GPS-координатах, дате и времени (при включенном Bluetooth-модуле) |
| Передача данных | С помощью программы MyLocator, данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth) |
| Точность (значения указаны для одного источника неискаженного сигнала) | |
| Точность определения места: | Более 3 м – 5% от глубины До 3 м – 3% от глубины |
| Точность измерения глубины: | 3% от глубины |
| Точность измерения силы тока: | 5% от фактического значения силы тока – более 3 м 3% от фактического значения силы тока – более 3 м |
| Диапазон значений глубины: | Зависит от мощности сигнала, излучаемого в сторону трассоискателя |
| Совместимые передатчики | Loc3-5Tx, Loc3-10Tx |
Комплектация
- Приёмник со сменным аккумулятором и боксом для батареек с комплектом батареек тип АА, 6 шт.
- Зарядное устройство 220 Вольт для приёмника
- Комплект кабеля для прямого подключения тип "крокодилы"
- Штырь заземления Т-типа
- USB-кабель
- Инструкция на русском и английском языках

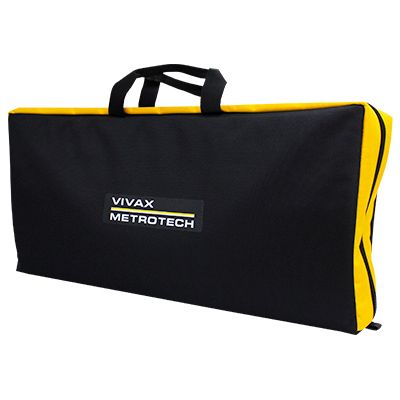

- Сумка для транспортировки
Аксессуары
